塑料通风方管冲击缩口加工及焊接管工艺详解



 一、引言

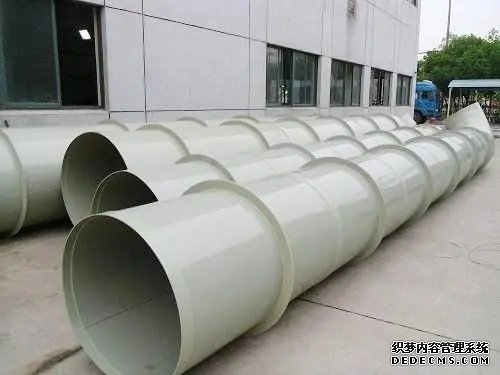

塑料通风方管因其耐腐蚀、重量轻、安装便捷等***势，广泛应用于建筑通风、工业排气、环保工程等***域。在实际工程中，常需对管材进行冲击缩口加工（用于连接变径或密封）和焊接成型（用于构建复杂管网），二者的工艺质量直接影响管道系统的稳定性和使用寿命。本文从技术原理、操作流程、质量控制三方面系统解析这两种工艺。



 二、塑料通风方管冲击缩口加工工艺

冲击缩口是通过机械冲击力使管材局部塑性变形，实现端口缩小的冷加工工艺，主要用于方管与其他部件（如风机接口、变径接头）的匹配连接。



 1. 工艺原理

利用冲头（模具）在压力机或专用缩口设备作用下，对方管端口施加轴向冲击力，迫使管壁材料向中心流动并减薄，同时保持端口形状规则。其核心是通过控制变形量和应力分布，避免管材开裂或过度减薄。



 2. 关键加工步骤

 （1）预处理

   选材检验：选用符合GB/T 193632003标准的PVC、PP或ABS方管，检查壁厚均匀性（偏差≤±5%）、表面无划痕或凹陷。

   尺寸适配：根据目标缩口直径选择管材原始规格，一般缩口后内径减小量为原尺寸的10%~20%（如100mm×100mm方管缩至85mm×85mm）。

   预热处理（可选）：对高结晶度塑料（如PP），采用红外加热或热风预热至80~100℃，降低材料刚性，减少冲压裂纹风险。



 （2）模具设计与安装

   模具结构：由冲头（锥形或阶梯形）、凹模（匹配方管截面）和定位装置组成。冲头角度通常为30°~60°，以平衡材料流动性与脱模难度。

   精度要求：模具公差控制在±0.05mm，表面粗糙度Ra≤1.6μm，确保缩口后端面平整，无明显褶皱。



 （3）冲击成型操作

   设备调试：采用液压/气动冲击机，设定初始压力为管材屈服强度的1.2~1.5倍（如PVC屈服强度约40MPa，压力设为50~60MPa），逐步加压至目标行程。

   过程控制：

     单次缩口变形量≤25%，若需***幅缩口，需分2~3次冲压，每次退火消除内应力（退火温度60~80℃，保温15~30分钟）。

     实时监测管壁厚度，使用超声波测厚仪检测，***小壁厚不得小于原壁厚的70%（如原壁厚3mm，缩口后≥2.1mm）。



 （4）后处理

   去毛刺：用锉刀或砂纸打磨缩口边缘，去除飞边，避免装配时划伤密封件。

   校形：若端口轻微变形，可通过木槌轻击校正，确保与连接件间隙≤0.5mm。



 3. 常见问题及解决措施

 问题          原因分析                解决方法



 端口开裂          变形量过***/材料韧性不足     降低单次变形量，更换高抗冲材质（如PVCU改为PVCC）

 壁厚不均          模具磨损/定位偏移           修复或更换模具，调整定位销位置

 表面褶皱          冲头速度过快/润滑不足       降低冲击速度，涂抹硅油作为润滑剂

 三、塑料通风方管焊接管工艺

焊接是塑料方管连接的主要方式，常用方法包括热风焊、热熔对接焊和电熔焊，其中热风焊因设备简单、灵活性高，***适用于现场施工。



 1. 焊接方法对比

 焊接类型    适用场景                 ***点                   缺点



 热风焊          现场异形件连接、维修         设备便携，成本低           依赖人工技能，焊缝强度较低（约为母材80%）

 热熔对接焊      工厂预制直管段连接           自动化程度高，焊缝强度高   需专用夹具，不适合小批量或异形件

 电熔焊          ***口径管材或重要节点         焊接质量稳定，受环境影响小 成本较高，需配套电熔套筒



 2. 热风焊工艺详解（以PVC方管为例）

 （1）焊前准备

   坡口加工：将待焊端面铣削成45°~60°V型坡口，钝边高度0.5~1mm，确保对口间隙0.5~1.5mm。

   清洁处理：用丙酮擦拭坡口及周边50mm范围，去除油污、灰尘，避免焊接气孔。

   工装固定：使用同材质垫板或夹具固定管材，保证两管轴线偏差≤1mm，防止错边。



 （2）焊接参数控制

   热风温度：PVC推荐200~250℃（视管材厚度调整，厚壁管取上限），通过温控仪***控制，误差±5℃。

   焊枪角度：焊枪与焊条夹角保持70°~90°，距离坡口2~3mm，匀速移动（速度150~250mm/min）。

   焊条选择：直径3~4mm PVC焊条，与母材同牌号，施焊时焊条垂直于坡口面，均匀送进。



 （3）焊接操作技巧

   分层焊接：厚板（≥5mm）采用多层焊，每层厚度2~3mm，层间温度≤60℃，避免过热导致材料分解。

   对称施焊：对于方形截面，先焊两侧长边，再焊两端短边，减少焊接应力集中。

   收弧处理：弧坑填满后再熄弧，防止产生裂纹。



 （4）焊后处理

   冷却定型：焊接完成后自然冷却，禁止强制水冷，避免热应力导致焊缝开裂。

   外观检验：焊缝应连续饱满，无气孔、咬边（深度≤0.5mm），余高1~2mm，必要时进行X射线抽检。



 3. 焊接缺陷防治

 缺陷类型    成因                   预防措施



 未熔合          热风温度低/焊速过快        提高温度，降低焊接速度，确保坡口充分熔化

 气孔            材料含水分/清洁不彻底      干燥焊条（120℃烘烤1小时），加强坡口清理

 裂纹            焊接应力***/冷却过快        ***化焊接顺序，增加过渡圆角，缓慢冷却



 四、工艺协同与质量控制要点

1. 工序衔接：缩口加工应在焊接前完成，避免焊接热影响区削弱缩口强度；若需先焊接后缩口，需预留足够加工余量（≥10mm）。

2. 材料一致性：同一系统中尽量使用同厂家、同批次管材，确保缩口和焊接性能匹配。

3. 在线检测：缩口后采用气压试验（0.1MPa，保压1分钟无泄漏），焊接后进行100%外观检查+10%无损探伤。



 五、总结

塑料通风方管的冲击缩口加工和焊接工艺需综合考虑材料***性、设备精度及操作规范。缩口时应严格控制变形量与应力，焊接时需精准调控温度与速度，两者均需通过严格的质量检测保障***终产品性能。随着自动化设备（如数控缩口机、激光焊接机器人）的应用，未来工艺效率与稳定性将进一步提升，推动塑料通风管道在更多***域的普及。
